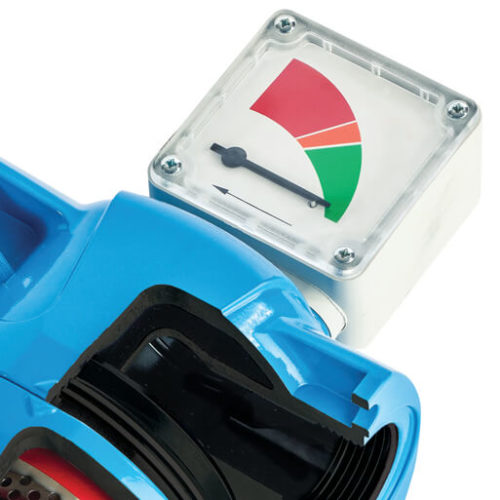

アルファ微粒子フィルタ

  • 主な機能&特長
  • エレメント技術情報
  • 主な機能&特長

    アルファエレメントは差圧を大幅に減少させるため、逆流を利用する分野でシステムのメンテナンスの必要を軽減し、最適な機能性とトータルコストの削減を実現します。

    アルファシリーズは、18のモデルと、0.125インチから3インチまでの接続サイズ、Rp(BSP Parallel)、Rc(BSP Taper)および NPT を取り揃えており、最大運転温度は120˚C(248˚F)に上り、最大運転圧力も改善され 20.7 barg(300 psig)となるとともに、流量は最大 1500 SCFM(2550 Nm³/hr)となります。

    最大 99.999% に上る卓越した微粒子保持率と、圧力減退が大幅に減少することから、アルファ微粒子フィルタは残留粉塵から製造機器を完璧に保護します。

    アルファ微粒子フィルタは、0.125インチから3インチまでの接続サイズを取り揃え、最大運転温度は120˚C(248˚F)、最大運転圧力も向上し 20.7 barg(300 psig)となります。

  • エレメント技術情報

    エレメント技術情報

    グレード
    RX25
    RX5
    RX1
    RXA
    RAC
    微粒子除去
    25 ミクロン
    5 ミクロン
    1 ミクロン
    0.01 ミクロン
    0.01 ミクロン
    最大粒子サイズクラス *
    -
    4
    3
    1
    1
    20°C(68°F)での最大油分残留量
    -
    -
    -
    -
    0.003 mg/m³
    圧力損失 - クリーン&ドライ
    30 mbar 0.4 psi
    40 mbar 0.6 psi
    75 mbar 1.1 psi
    100 mbar 1.5 psi
    75 mbar 1.1 psi
    圧力損失 - エレメント交換
    12か月 8000 hours
    12か月 8000 hrs
    12か月 8000 hrs
    12か月 8000 hrs
    少なくとも6か月毎
    最大温度
    120°C 248°F
    120°C 248°F
    120°C 248°F
    120°C 248°F
    50°C*** 122°F**
    最大運転圧力
    20.7 バール 300 psig
    20.7 バール 300 psig
    20.7 バール 300 psig
    20.7 バール 300 psig
    20.7 バール 300 psig
    エレメント末端キャップ色

    * ISO 8573-1:2010準拠 ** 推奨最高運転温度 25°C (77°F)

究極のろ過性能

新たなモジュール式フィルタ

低コストの接続キットと新しいフィルタヘッド設計により、密結合カップリングの取り扱いが簡単になります。

新たなろ過技術

深いプリーツ(ひだ)のある新たな媒体技術により、機能性が大きく進歩します。

製品安全に留意

ロック表示を示す矢印により、確実な密閉を実現します。



市場をリードする機能性

カスタム設計されたろ過媒体により、ISO 8573-1: 2010 の空気品質規準に沿った最適な機能性を提供します。

腐食保護

内側にも外側にも電着塗装を施し、その上から高強度ポリエステル粉体塗料で外側をコーティングしています。

カラーコード付きエレメント末端キャップ

簡単、確実にグレードの識別が可能です。
